kolb PSE 300 2VL-XL Schablonenreinigungssystem

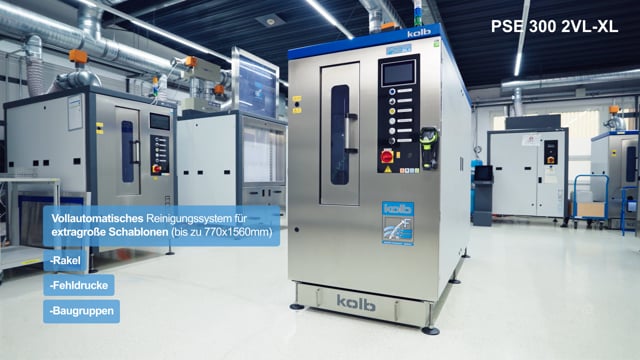

PSE 300 2VL-XL

PSE 300 2VL-XL
Vollautomatische Reinigungsanlage für extra große Schablonen

Die kolb PSE Economy Linie ist eine Qualitätsserie von weltweit führenden Reinigungsanlagen, die sich auf alle wesentlichen Kriterien für einen qualifizierten Reinigungsprozess konzentriert und deshalb für attraktive Anschaffungspreise steht.

Die kolb PSE 300 2VL-XL ist eine vollautomatische Anlage, speziell für die zuverlässige Präzisionsreinigung von extragroßen Sieben, Schablonen, PumpPrints oder anderen flachen Produkten. Es entfernt schnell und gründlich Verunreinigungen wie SMD-Paste, SMD-Kleber, Flussmittelrückstände, Öl, Fett oder Staub.

Anstelle einer großen Schablone kann die Anlage auch zwei normal große Schablonen bis zu 770 x 770 mm (30" x 30") in einem Zyklus reinigen.

Die Konfiguration mit zwei Tanks und zwei unabhängigen Kreisläufen sowie ClosedLoop-Wasseraufbereitung sichert kurze Durchlaufzeiten und macht diese Anlage zur wirtschaftlich perfekten Wahl für die gründliche Reinigung von übergroßen sowie auch normalgroßen Schablonen und Sieben.


Highlights

  • Zwei-Tank-Anlage mit zwei separaten Kreisläufen
  • Komfortable Einknopf-Bedienung
  • Vollautomatischer 4-Step-Prozess: Reinigen, MediumWipe®, Spülen und Trocknen mit CWA®-Hochleistungsverdichter
  • Vertikales Rotorsystem mit Asynchron-Sprührotoren für lückenfreie Sprühbilder (keine Blindstellen)
  • Kurze Taktzeiten durch nahe Platzierung des Reinigungsgutes zwischen den Rotoren
  • Permanente Filtration
  • ClosedLoop-Kreislaufaufbereitung für Reinigen und Spülen als Standard
  • Wasserfreier Betrieb möglich: Statt Wasser kann ein zum Spülen geeigneter Reiniger/Spülmedium genutzt werden
  • Prozess- und Wartungsintervalle SPS-gesteuert und überwacht
  • Softwaresteuerung über Touchscreen
  • Superkompakt – geringe Stellfläche

PowerSpray® Technologie
ClosedLoop Technologie
CWA® Technologie
Traceability Anwendung
PulseFlow® Technologie

Technische Daten

Technologie-Basis kolb PowerSpray®
Steuerung (Displaygröße Monitor) SPS - Eaton (7“)
Standardkapazität (pro Prozesszyklus)

Schablonen, Siebe bis 770 x 1.560 mm (30" x 61")

Prozesskammermaße B 350 mm • T 1580 mm • H 920 mm
Einspannfläche für PCBA, Misprints etc H 600 mm x B 1200 mm
Max. Schablonen-, Carrier-, Waschrahmengröße H 770 mm x B 1560 mm
Kreisläufe 2 Reinigen, Spülen
Volumen Tank A 100 l • Reinigen
Volumen Tank B 100 l • Spülen Stadtwasser
Max. Reinigungstemperatur 50 °C
Filtersystem Bis zu dreistufig - 1. Vollstromgrobfilter < 2 mm, 2. Sedimentfilter im Tank, 3. 20“ Feinfilter (1 - 100 µm - prozessabhängig)
Trocknungssystem CWA® Supercharger
Temperaturbereich Trocknung Komprimierte Warmluft
Stromversorgung 400 V AC, 16 A, CEE-Stecker / 3 Ph / 50 oder 60 Hz
Leistungsaufnahme 4 kW
Versorgungsanschluss 1 (Leitungswasser) 1/2“
Versorgungsanschluss 2 (DI Wasser) 1/2“
Versorgungsanschluss 3 (Druckluft) 8 mm (6 - 8 bar - 100 l / min)
Leergewicht 647 kg
Aufstellmaße 950 mm x 2200 mm

Zertifizierungen


Downloads

Produktinformation
PSE300 2VL-XL
922 KB

REACH, PFAS etc.

zurück

Produktvideo

Vimeo Video: Produktvideo
Der Schutz Ihrer Daten ist uns wichtig. Erst wenn Sie hier klicken, erlauben Sie uns, das Video von der Vimeo Webseite zu laden.

Applikationsindikator

Baugruppen,Hybride, Fehldrucke
Baugruppen,
Hybride, Fehldrucke
optional geeignet
Schablonen, SiebeFehldrucke (unbestückt)
Schablonen, Siebe
Fehldrucke (unbestückt)
optimal geeignet
Lötrahmen,Lötcarrier, Lötmasken
Lötrahmen,
Lötcarrier, Lötmasken
nicht geeignet
ESD Kisten,Behälter, Magazine
ESD Kisten,
Behälter, Magazine
nicht geeignet
Kondensatfallen,Filter, Bleche
Kondensatfallen,
Filter, Bleche
nicht geeignet
Optional geeignete Applikationen können durch die entsprechenden Optionen ebenfalls optimal realisiert werden.
