Reinigung von Schablonen

Schablonenreinigung

Als Hersteller und Systemlieferant bietet kolb für die Reinigung von Schablonen / Siebschablonen den kompletten Prozess aus einer Hand, inklusive Maschinen, Zubehör, Reiniger und individuell abgestimmte, softwaregesteuerte, vollautomatische elektronische Prozessse.

Die optimale Reinigung von Siebschablonen, bzw. Schablonenblechen sowie VectorGuard Schablonen, ist heute sowohl in der Elektronik-, als auch in der Solarzellen-Fertigung Voraussetzung für reproduzierbare Qualität und geringe Ausfallquoten. Rückstände und Verunreinigungen durch SMD Kleber und SMD Lotpasten auf Sieben und Schablonen vor allem in den Aperturen führen zu Druckfehlern bei der Baugruppenfertigung und damit zu Fehlern in der Funktion der fertigen Baugruppen.

Neben der Kleber- und Pastenabreinigung von Schablonen können mit diesem Prozess auch Misprints / Fehldrucke sowie Lötrahmen / Lötmasken und Carrier von Lötpaste, Leitpasten, Kleber, Flussmittel, Öl, Fett oder Staub gereinigt werden.

Bei der Gestaltung des Prozesses aus Maschine, Reinigungsmittel und  reproduzierbarer Prozesssteuerung sind einige entscheidende Fragen zu beantworten:

  • Kann der Prozess effektiv und materialschonend feine und ultrafeine Öffnungen reinigen?
  • Welche genauen Verunreinigungen müssen jetzt und in absehbarer Zukunft gereinigt werden?
  • Kann der Prozess trockene/ältere und frische Verunreinigungen reinigen?
  • Ist der gesamte Prozess umweltverträglich und -konform?
  • Wie hoch sind die Gesamtbetriebskosten (Investition, Betriebskosten, Wartungszeit/Ausfallzeit)?

Passende Reinigungssysteme

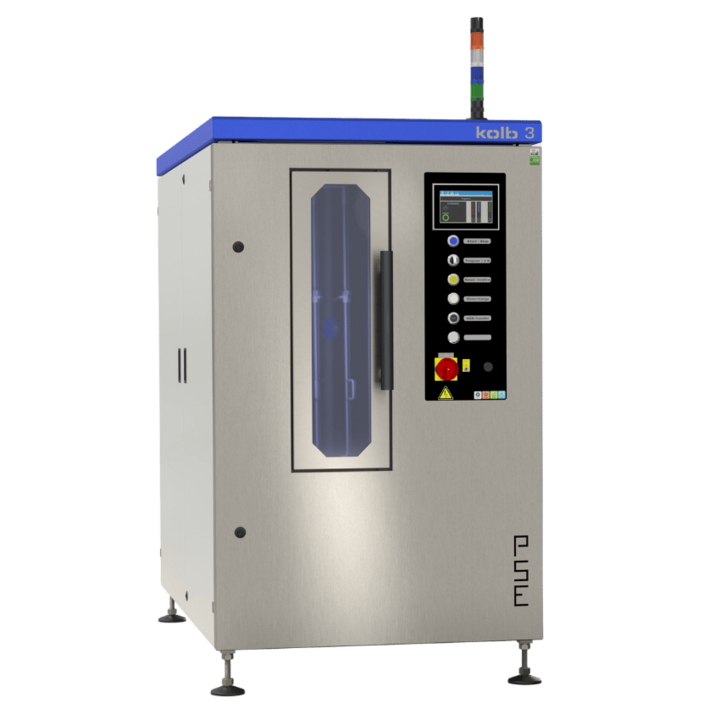

PSE 300 2HD
Volautomatisches Economy Reinigungssystem für Siebe, Schablonen, PumpPrints

Kapazität: Siebe, Schablonen, Carrier bis 770 x 850 mm (30" x 33")
Vollautomatischer 3stepProzess, Reinigen, Spülen, HotSpeed Warmlufttrockung
Taktzeit: < 30 min, je nach Mediumwahl bzw. Verschmutzungsgrad

mehr über PSE 300 2HD

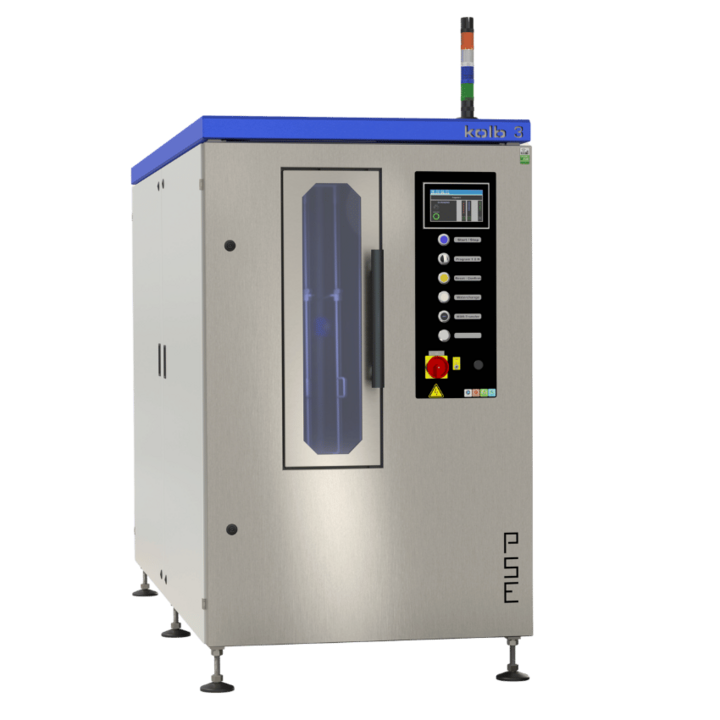

PSE 300 2VL
Vollautomatisches Economy Reinigungssystem für Siebe, Schablonen, PumpPrints

Kapazität: Schablone, Sieb, Carrier / Waschrahmen bis 770 x 950 mm (30" x 37")
Vollautomatischer 4stepProzess, Reinigen, MediumWipe®, Spülen, CWA® Hochleistungs-Verdichtertrocknung
Reinigt Siebe, Schablonen, PumpPrints und Carrier von SMD-Kleber, SMD-Paste, Flussmittel, Öl, Staub, Fett

mehr über PSE 300 2VL

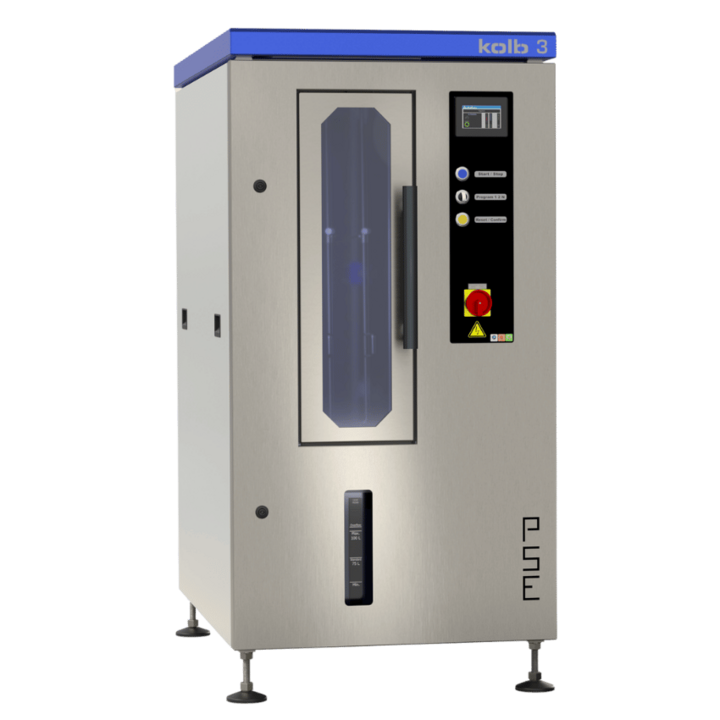

PSE 300 HD
Vollautomatisches Basic Economy System für die Schablonenreinigung

Kapazität: Schablone, Sieb, Carrier / Waschrahmen bis770 x 850 mm (30" x 33")
2Step Prozess (Reinigen / Spülen, Trocknen) mit HotSpeed Warmlufttrocknung
Taktzeit: < 30 min, je nach Mediumwahl bzw. Verschmutzungsgrad

mehr über PSE 300 HD

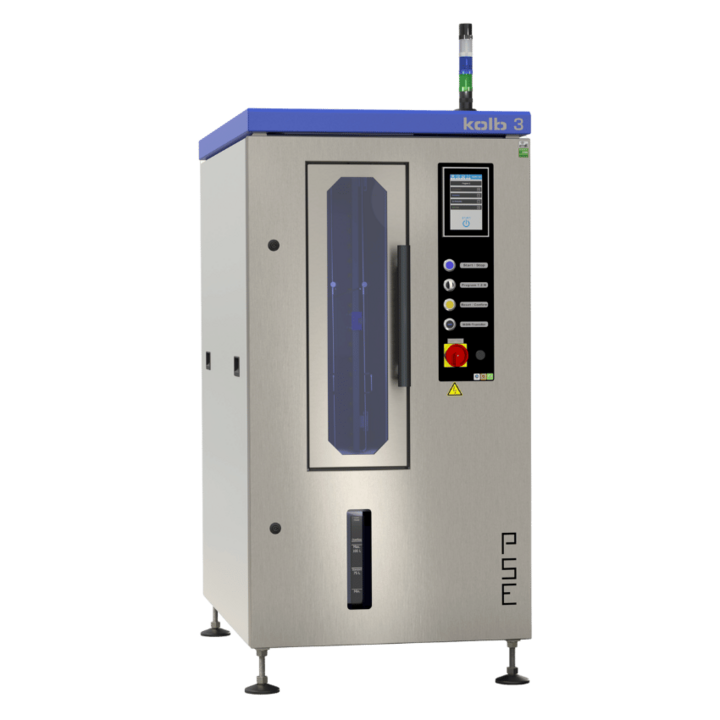

PSE 300 VL
Vollautomatisches High Speed Economysystem für die Schablonenreinigung

Kapazität: Schablone, Sieb, Carrier / Waschrahmen bis 770 x 950 mm (30" x 37")
3Step Prozess (Reinigen / Spülen, MediumWipe®, Trocknen) mit CWA®-Verdichtertrocknung
Taktzeit: < 10 min, je nach Mediumwahl bzw. Verschmutzungsgrad

mehr über PSE 300 VL

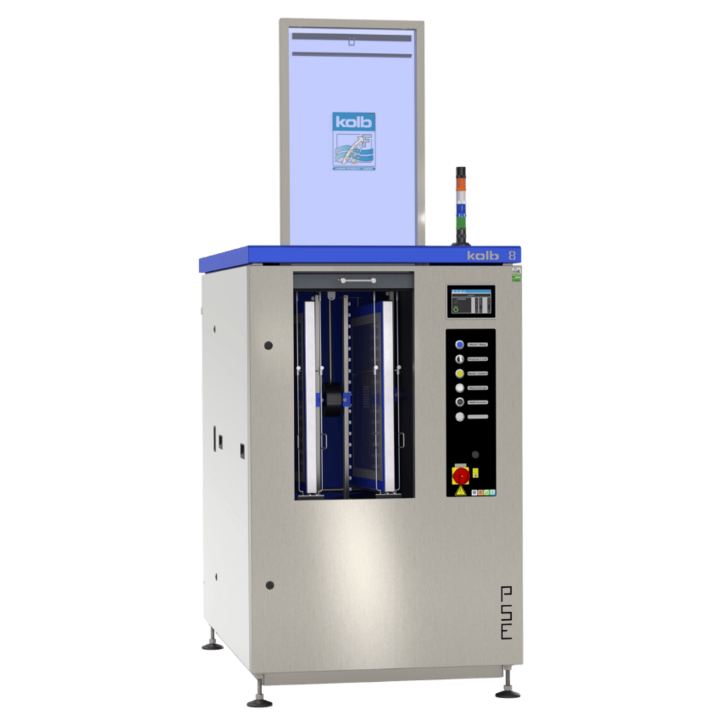

PSE MV8 TWIN
Reinigungssystem mit Zweifach-Kapazität für große Schablonen

Kapazität: 2 Siebe, Schablonen, Carrier bis 800 x 950 mm (31" x 37")
Vollautomatischer 4stepProzess, Reinigen, MediumWipe®, Spülen, CWA® Hochleistungs-Verdichtertrocknung
Reinigt Siebe, Schablonen, PumpPrints und Carrier von SMD-Kleber, SMD-Paste, Flussmittel, Öl, Staub, Fett

mehr über PSE MV8 TWIN

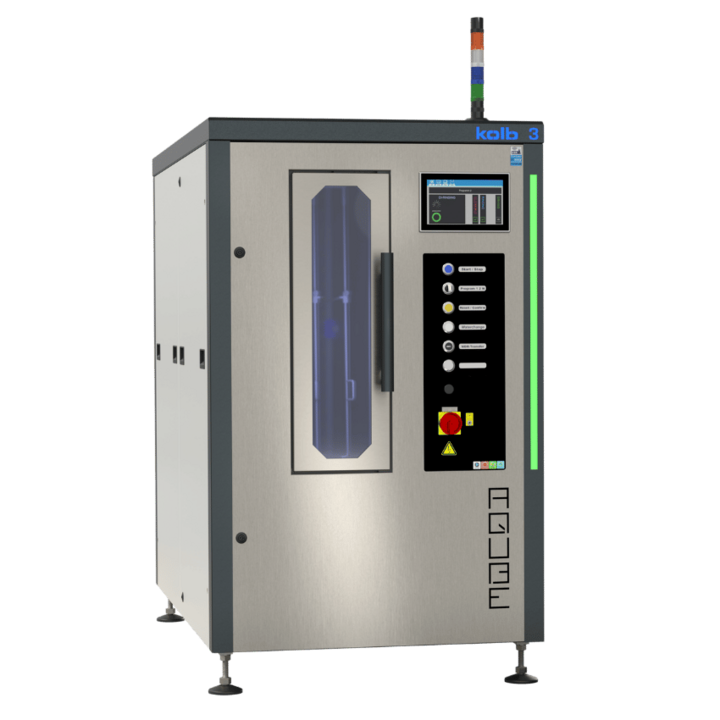

AQUBE® MV3 ONE
Vollautomatisches, kompaktes Highend-Reinigungssystem für Schablonen und vieles mehr

Kapazität: Sieb, Schablone, Carrier, Baugruppen-, Misprints- Rakel / Spachtel-Waschrahmen bis 770 x 950 mm (31" x 37")
Vollautomatischer 4step-Prozess, Reinigung, MediumWipe®, Spülung und CWA® Hochleistungs-Verdichtertrocknung
Reinigt Schablonen, Siebe, PumpPrint-Schablonen, Fehldrucke von SMD-Kleber, SMD-Paste, Flussmittel, Öl, Staub, Fett

mehr über AQUBE® MV3 ONE

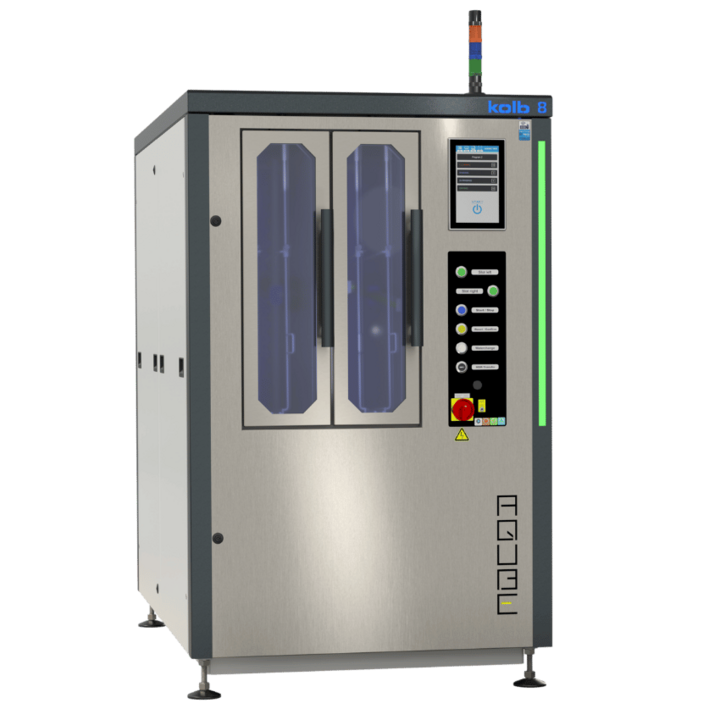

AQUBE® MV8 sTWIN
Parallele oder sequenzielle Reinigung von zwei großen Schablonen

Kapazität: Zwei Siebe, Schablonen, Carrier bis 950 x 770 mm (37" x 30") in zwei separaten Prozesskammern
Vollautomatischer 4stepProzess, Reinigen, MediumWipe®, Spülen, CWA® Hochleistungs-Verdichtertrocknung
Reinigt Siebe, Schablonen, PumpPrints und Carrier von SMD-Kleber, SMD-Paste, Flussmittel, Öl, Staub, Fett

mehr über AQUBE® MV8 sTWIN

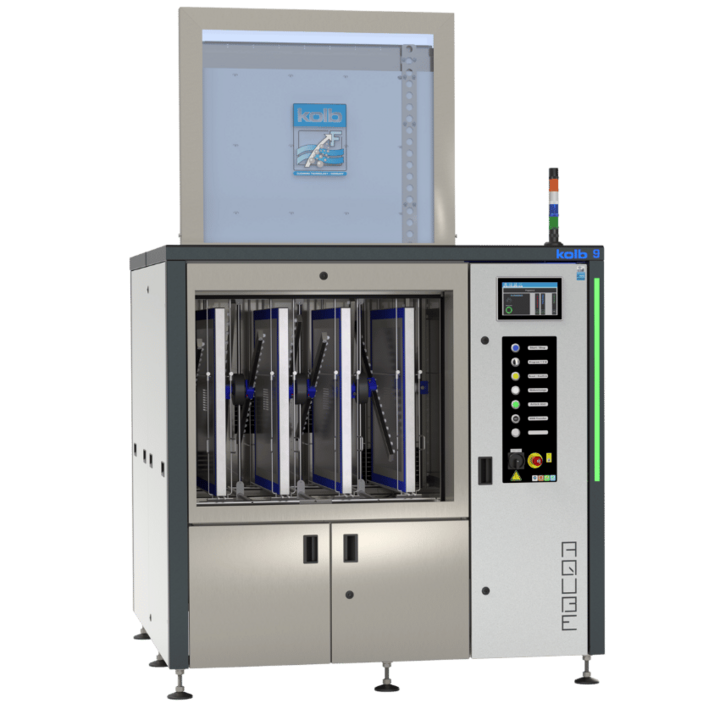

AQUBE® MV9 QUAD
Vollautomatisches 4-fach Schablonenreinigungssystem

Kapazität: 4 Schablonen / Siebe / Carrier bis 800 x 940 x 40 mm (31.5“ x 37" x 1.5")
Vertikales 8-fach Rotorsystem mit CWA® Hochleistungs- Verdichtertrocknung
Relative Taktzeit: ca. 4 Minuten pro Schablone
Prozesskammermaße: B 970 • T 955 • H 900 mm

mehr über AQUBE® MV9 QUAD

Passende Reiniger


MultiEx® VR-18

MultiEx® VR-18
Spezialreiniger für schwer zu reinigende Flussmittel auf Baugruppen

Entfernt ins­besondere schwer zu reini­gende Fluss­mittel von Bau­gruppen, Keramik­substra­ten, Fehl­drucken, Schablo­nen, Löt­carriern, ESD-Boxen, PCB-Magazinen.

mehr über MultiEx® VR-18

MultiEx® VR-HPA

MultiEx® VR-HPA
Highend-Breitbandreiniger für Leiterplatten mit empfindlichen Bauteilen

Entfernt Flussmittel und Pasten insbesondere von Leiterpaltten mit empfindlichen Bauteilen, von Keramiksubstraten, Fehldrucken, Schablonen, Lötträgern, Lötpaletten, ESD-Boxen, PCB-Magazinen.

mehr über MultiEx® VR-HPA

MultiEx® VR-SP

MultiEx® VR-SP
Highend-Breitbandreiniger für PCBAs und vieles mehr

Entfernt alle handelsüblichen Flussmittel und Pasten von bestückten Leiterplatten, Keramiksubstraten, Fehldrucken, Schablonen, Lötcarriern, Lötpaletten, ESD-Boxen, Leiterplattenmagazinen

mehr über MultiEx® VR-SP

MultiEx® B11

MultiEx® B11
Alkalischer, multifunktionaler Schablonenreiniger auf Wasserbasis

Wässriges alka­lisches Breit­band-Reinigungs­konzen­trat für den Einsatz in kolb Systemen mit PowerSpray® Techno­logie sowie allen gängigen Sprüh-Reinigungs­anlagen. Optimal geeig­net für Siebe, Schablo­nen, Fehl­drucke (unbestückt), Lötcarrier, LP Magazine, ESD Boxen.

mehr über MultiEx® B11

MultiEx® N7-TS

MultiEx® N7-TS
Regenerierbares Reinigungs- und Spülmedium auf Wasser­basis

Wässriger Neutralreiniger und Nach­spül­me­dium für den Einsatz in kolb Systemen mit PowerSpray® Techno­logie sowie in allen gängi­gen Sprüh-Reinigungsanlagen und direkt in Sieb­druckern. Optimal geeignet für Schablo­nen, Schablo­nen-Unter­seiten­reini­gung, Fehl­drucke (unbestückt)

mehr über MultiEx® N7-TS

MultiEx® N8

MultiEx® N8
Regenerierfähiger multifunktionaler Schablonenreiniger

Wässriges, pH-neutrales Reinigungskonzentrat für den Einsatz in kolb Systemen mit PowerSpray® Technologie sowie allen gängigen Sprühreinigungsanlagen. Optimal geeignet für Schablonen, Misprints, Aluminium, Edelstahl.

mehr über MultiEx® N8

MultiEx® SC

MultiEx® SC
Wasserfreier Sieb- und Schablonenspezialreiniger

Wasserfreier Spezialreiniger für den Einsatz in kolb Systemen mit PowerSpray® Technologie sowie allen gängigen Sprüh-Reinigungsanlagen. Optimal geeignet für die Reinigung von phototechnischen Sieben und Schablonen.

mehr über MultiEx® SC

MultiEx® GC

MultiEx® GC
Spezialreiger für SMD-Kleber

Reinigungs- und Spülmedium für den Einsatz in kolb Systemen mit PowerSpray® Techno­­logie sowie allen gängi­gen Sprüh-Reinigungs­anlagen. Bestens geeignet für Drucker­siebe, wie sie z.B. bei der Solar­zellen­produk­tion verwen­det werden.

mehr über MultiEx® GC

MultiEx® CP

MultiEx® CP
Wasserfreier Spezialreiniger für Lacke, Beschichtungen und Thermopasten

Maschinengeeigneter Reiniger für die Reinigung von Schablonen, Sieben, Fehldrucken (unbestückt), sowie Coating Carriern und Lötträgern, -masken und -rahmen.

mehr über MultiEx® CP

WipeEx® SA120

WipeEx® SA120
Spezialreiniger für die mechanische Vliesreinigung

WipeEx® SA 120 ist ein Spezial­reiniger für die maschi­nelle Vlies-Reini­gung von Schablo­nen­unters­eiten direkt im Sieb­drucker.

mehr über WipeEx® SA120
