AQUBE MV9 QUAD

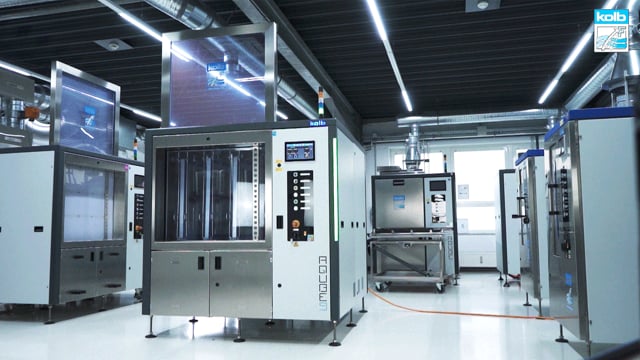

AQUBE^® MV9 QUAD
Reinigt Schablonen, Siebe und PumpPrints von SMD-Paste, SMD-Kleber, Leitwerkstoffen, Flussmittel, Öl oder Staub

Die AQUBE^{^®} MV9 QUAD ist eine vollautomatische Großanlage für die prozesssichere Feinreinigung von vier Sieben,
Schablonen oder PumpPrints in einem Waschzyklus. Ideal für Großfertigungen mit mehreren Schablonendruckern.

Sie entfernt Verunreinigungen wie SMD-Paste, SMD-Kleber, Leitwerkstoffe, Flussmittel, Öl, Fett oder Staub schnell und
gründlich.

Diese Anlage kann bis zu vier Drucker im Viertelstundentakt mit frisch gereinigten und trockenen Schablonen bzw. Sieben
versorgen.
Die Konfiguration mit zwei Tanks und zwei unabhängigen Kreisläufen sowie ClosedLoop Wasseraufbereitung
sichert kurze Durchlaufzeiten und macht diese Maschine zur wirtschaftlich perfekten Wahl für die gründliche Mengeneinigung
von Schablonen und Sieben.

Die kompakte, bedienungs- und wartungsfreundliche Anlage ist Smart-Factory ready.

Highlights

Zwei-Tank-Anlage mit zwei separaten Kreisläufen
Durchschnittliche Prozesszeit: 28 min/Zyklus = ca. 7 min pro Schablone
Intelligente Netzwerkkonnektivität für die Implementierung in Industrie 4.0 Umgebungen
Vollautomatischer 4-Step-Prozess: Reinigen, MediumWipe ^® , Spülen, CWA ^® Hochleistungsverdichter-Trocknung
Vertikales PTFE-gelagertes Edelstahl-Rotorsystem mit acht ASYNCHRO ^® Sprührotoren für lückenfreie Sprühbilder
Wasserfreie Nutzung mit geeignetem Reinigungs-/Spülmedium möglich
ClosedLoop Kreislauf-Aufbereitung für Reinigen und Spülen als Standard
Prozesse und Wartungsintervalle SPS gesteuert mit Ereignisausgabe und Softwaresteuerung über Touchscreen
Sichere Installation in der Nähe der Produktionslinie/des Siebdruckers möglich; kein besonderer Schutz erforderlic
Höchste Leistung auf kleiner Stellfäche, große Zugänge für schnelle und bequeme Wartung

Technische Daten
Technologie-Basis	kolb PowerSpray^®
Steuerung (Displaygröße Monitor)	SPS - Eaton (10“)
Standardkapazität (pro Prozesszyklus)	4 Schablonen/Siebe/Carrier bis 800 x 940 (31.5“ x 37")
Prozesskammermaße	B 970 mm • T 955 mm • H 900 mm
Einspannfläche für PCBA, Misprints etc	H 730 mm x B 525 mm
Max. Schablonen-, Carrier-, Waschrahmengröße	H 800 mm x B 940 mm
Kreisläufe	2: Reinigen, Spülen
Volumen Tank A	125 l • Reinigen
Volumen Tank B	125 l • Spülen Stadtwasser
Max. Reinigungstemperatur	50 °C
Filtersystem	1. Vollstromgrobfilter < 2 mm, 2. 20“ Feinfilter (1 - 100 µm - prozessabhängig)
Trocknungssystem	CWA^® Supercharger
Temperaturbereich Trocknung	Komprimierte Warmluft
Stromversorgung	400 V AC, 32 A, CEE-Stecker / 3 Ph / 50 oder 60 Hz
Leistungsaufnahme	8 kW
Versorgungsanschluss 1 (Leitungswasser)	1“
Versorgungsanschluss 2 (DI-Wasser)	1“
Versorgungsanschluss 3 (Druckluft)	8 mm (6 - 8 bar - 100 l / min)
Leergewicht	950 kg
Aufstellmaße	1700 mm x 1850 mm

Zertifizierungen

ENERSAVE-zertifiziert

kolb Reinigungsanlagen sind ENERSAVE-zertifiziert, weil sie Spitzenleistungen bieten und dabei weniger Energie verbrauchen als jedes jeweils vergleichbare Wettbewerbsprodukt.

WATERSAVE-zertifiziert

Die kolb Technologien ClosedLoop und CrossLoop sind WATERSAVE-zertifiziert und sparen signifikant Wasser durch das Recycling von verschmutzten Spülflüssigkeiten.

EASOTECH-zertifiziert

EASOTECH bedeutet Technologie nach neuestem Stand mit der einfachst möglichen Bedienung von komplexer Maschinenbauleistung und intelligentem Softwaredesign.

SAFEGAR-zertifiziert

Das 5-Sterne-SAFEGAR-Zertifikat stellt sicher, dass alle relevanten Sicherheits- und Schutzfunktionen in der Standardausführung einer Reinigungsanlage enthalten sind.

Smart Factory ready / Premium

Smart Factory ready Premium-Anlagen sind komplett Industrie-4.0-fähig-mit Traceability, Fernsteuerung, Fernwartungsunterstützung und Integration in umfassende Monitoring-Systeme.
