AQUBE^® MV3 ONE

AQUBE^® MV3 ONE
Reinigt Siebe/Schablonen, PumpPrints, Leiterplatten von SMD- Paste, SMD-Kleber, Leitwerkstoffen, Flussmittel, Öl, Staub

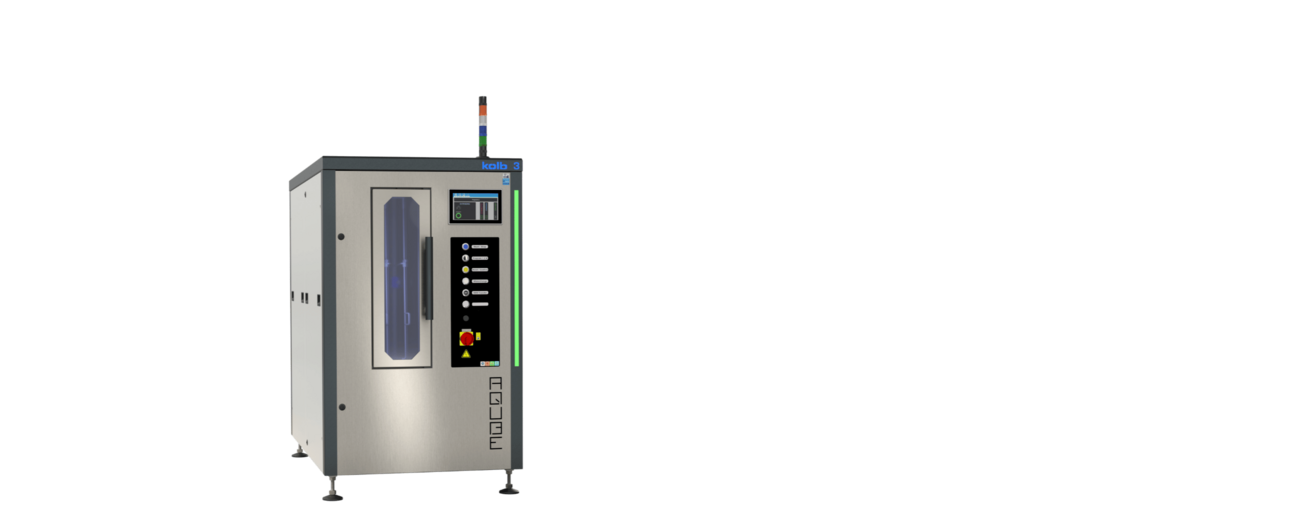

Die kolb AQUBE^{^®} MV3 ONE ist eine vollautomatische Anlage für die prozesssichere Feinreinigung von Sieben, Schablonen,
PumpPrints oder anderen flächigen Produkten. Mit dem entsprechenden Funktionspaket auch für die Baugruppenreinigung
geeignet.

Die Anlage entfernt Verunreinigungen wie SMD-Paste, SMD-Kleber, Leitwerkstoffe, Flussmittel, Öl, Fett oder Staub schnell
und gründlich.

Die Konfiguration mit zwei Tanks und zwei unabhängigen Kreisläufen sowie ClosedLoop Wasseraufbereitung
sichert kurze Durchlaufzeiten und macht diese Anlage zur wirtschaftlich perfekten Wahl für die gründliche Reinigung von
Schablonen, Sieben oder kleinerer Mengen von Baugruppen.

Die kompakte, bedienungs- und wartungsfreundliche Anlage ist Smart-Factory ready.

Highlights

Zwei-Tank-Anlage mit zwei separaten Kreisläufen und dreifacher Kreislauffunktion
Durchschnittliche Prozesszeit: 16 min pro Schablone
Intelligente Konnektivität für die Implementierung in Industrie 4.0 Umgebungen
Vollautomatischer 4-Step-Prozess: Reinigen, MediumWipe ^® , Spülen, CWA ^® Hochleistungsverdichter-Trocknung
Vertikales Rotorsystem mit ASYNCHRO ^® -Sprührotoren für lückenfreie Sprühbilder (keine Blindstellen)
Integrierte Kondensatrückgewinnung in der Prozesskammer
Wasserfreie Nutzung möglich: Die Anlage kann (statt Wasser) zum Spülen auch ein Reinigungs-/Spülmedium nutzen
Prozesse und Wartungsintervalle SPS gesteuert mit Ereignisausgabe und Softwaresteuerung über 10" Touchscreen
Sichere Installation in der Nähe der Produktionslinie/des Siebdruckers möglich; kein besonderer Schutz erforderlich
Für Hochtemperaturreinigen und -spülen bis 80 °C geeignet

Technische Daten
Technologie-Basis	kolb PowerSpray^®
Steuerung (Displaygröße Monitor)	SPS - Eaton (10“)
Standardkapazität (pro Prozesszyklus)	Sieb, Schablone bis 770 x 950 mm (31" x 37") oder 21 Eurokarten in einem PCBA-Waschrahmen
Prozesskammermaße	B 350 mm • T 980 mm • H 920 mm
Einspannfläche für PCBA, Misprints etc	H 730 mm x B 525 mm
Max. Schablonen-, Carrier-, Waschrahmengröße	H 770 mm x B 950 mm
Kreisläufe	2: Reinigen, Spülen Stadtwasser / Spülen DI-Wasser (kombiniert)
Volumen Tank A	75 l • Reinigen
Volumen Tank B/C	75 l • Spülen Stadtwasser, Spülen DI-Wasser (kombinbiert
Max. Reinigungstemperatur	80 °C
Filtersystem	Bis zu drei Stufen: 1. Vollstromgrobfilter < 2 mm, 2. Sedimentfilter im Tank, 3. 20“ Feinfilter (1 - 100 µm - prozessabhängig)
Trocknungssystem	CWA^® Supercharger
Temperaturbereich Trocknung	Komprimierte Warmluft
Stromversorgung	400 V AC, 16 A, CEE-Stecker / 3 Ph / 50 oder 60 Hz
Leistungsaufnahme	4 kW
Versorgungsanschluss 1 (Leitungswasser)	1/2“
Versorgungsanschluss 2 (DI-Wasser)	1/2“
Versorgungsanschluss 3 (Druckluft)	8 mm (6 - 8 bar - 100 l / min)
Leergewicht	490 kg
Aufstellmaße	950 mm x 1600 mm

Zertifizierungen

WATERSAVE-zertifiziert

Die kolb Technologien ClosedLoop und CrossLoop sind WATERSAVE-zertifiziert und sparen signifikant Wasser durch das Recycling von verschmutzten Spülflüssigkeiten.

ENERSAVE-zertifiziert

kolb Reinigungsanlagen sind ENERSAVE-zertifiziert, weil sie Spitzenleistungen bieten und dabei weniger Energie verbrauchen als jedes jeweils vergleichbare Wettbewerbsprodukt.

SAFEGAR-zertifiziert

Das 5-Sterne-SAFEGAR-Zertifikat stellt sicher, dass alle relevanten Sicherheits- und Schutzfunktionen in der Standardausführung einer Reinigungsanlage enthalten sind.

EASOTECH-zertifiziert

EASOTECH bedeutet Technologie nach neuestem Stand mit der einfachst möglichen Bedienung von komplexer Maschinenbauleistung und intelligentem Softwaredesign.

Smart Factory ready / Premium

Smart Factory ready Premium-Anlagen sind komplett Industrie-4.0-fähig-mit Traceability, Fernsteuerung, Fernwartungsunterstützung und Integration in umfassende Monitoring-Systeme.
