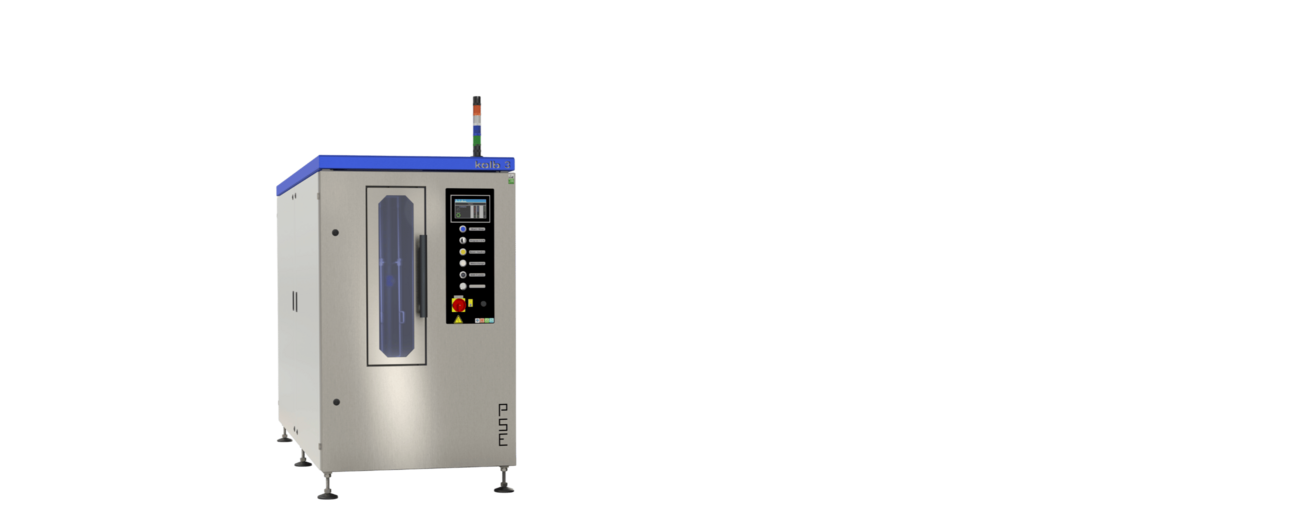

Frontansicht der Economy-Feinreinigungsanlage MV3 ONE XL von kolb für extra große Schablonen und Siebe

PSE MV3 ONE XL

PSE MV3 ONE XL
Reinigt Schablonen und Siebe von SMD-Paste, SMD-Kleber, Leitwerkstoffen, Flussmittel, Öl oder Staub

Die PSE MV3 ONE XL* ist ein vollautomatisches System für die zuverlässige Präzisionsreinigung von extra großen Sieben, aber auch normal großen Sieben, Schablonen, PumpPrints oder anderen flachen Produkten. Anstelle einer großen Schablone kann das System auch zwei normalgroße Schablonen bis zu 770 x 770 mm in einem Zyklus reinigen.

PSE 300 MV3 ONE XL entfernt schnell und gründlich Verunreinigungen wie SMD-Paste, SMD-Kleber, Flussmittelrückstände, Stabilisatormaterialien, Flussmittel, Öl, Fett oder Staub.

Die PSE 300 MV3 ONE XL mit ClosedLoop-Wasseraufbereitung und einer Konfiguration mit zwei Tanks und zwei getrennten Kreisläufen ist die perfekte wirtschaftliche Wahl für die Reinigung von großen Sieben und Schablonen.

*vormals PSE 300 2VL XL

Highlights

Zwei-Tank-Anlage mit zwei separaten Kreisläufen und dreifacher Kreislauffunktion
Durchschnittliche Prozesszeit: 25 min pro Schablone
Vollautomatischer 4-Step-Prozess: Reinigen, MediumWipe^®, Spülen, CWA^®-Hochleistungsverdichtertrocknung
Vertikales Rotorsystem mit ASYNCHRO^®-Sprührotoren für lückenfreie Sprühbilder (keine Blindstellen)
Wasserfreie Nutzung möglich: Die Anlage kann (statt Wasser) zum Spülen auch ein geeignetes Reinigungs-/Spülmedium nutzen
Prozess- und Wartungsintervalle SPS-gesteuert
Ereignisausgabe und Softwaresteuerung über 7" Touchscreen
Sichere Installation in der Nähe der Produktionslinie/des Siebdruckers möglich; kein besonderer Schutz erforderlich
Extrem kompakt: Hohe Leistung auf kleiner Stellfläche

Technische Daten (Auszug)
Technologiebasis	kolb PowerSpray^®
Kapazität	Schablonen, Siebe bis 770 x 1.560 mm (30" x 61")
Prozesskammermaße	B 300 mm • T 1580 mm • H 920 mm
Einspannfläche für PCBA, Misprints etc	H 600 mm x B 1200 mm
Max. Schablonen-, Carrier-, Waschrahmengröße	H 770 mm x B 1560 mm
Kreisläufe	2: Reinigen, Spülen
Volumen Tank A (Reinigen)	120 l
Volumen Tank B (Spülen)	120 l
Max. Reinigungstemperatur	50 °C
Filtersystem	1. Vollstromgrobfilter < 2 mm, 2. 20“ Feinfilter (1 - 100 µm - prozessabhängig)
Trocknungssystem	CWA^® Supercharger
Regelbereich Trocknung	Komprimierte Warmluft
Aufstellmaß	950 mm x 2200 mm

Zertifizierungen

Quadratisches, weißes Icon mit schwarzem Kreis, blauem Atom-/Netzwerksymbol und Play-Dreieck, darunter Schriftzug EASOTECH

EASOTECH-zertifiziert

EASOTECH bedeutet Technologie nach neuestem Stand mit der einfachst möglichen Bedienung von komplexer Maschinenbauleistung und intelligentem Softwaredesign.

Quadratisches, blaues Icon mit hellblauem Kreis, darin grünes Recycling-Symbol und blauer Wassertropfen, darunter Schriftzug WATERSAVE

WATERSAVE-zertifiziert

Die kolb Technologien ClosedLoop und CrossLoop sind WATERSAVE-zertifiziert und sparen signifikant Wasser durch das Recycling von verschmutzten Spülflüssigkeiten.

Quadratisches, grünes Icon mit einem gelben Kreis und einem grünen Blitzsymbol, darunter Schriftzug ENERSAVE

ENERSAVE-zertifiziert

kolb Reinigungsanlagen sind ENERSAVE-zertifiziert, weil sie Spitzenleistungen bieten und dabei weniger Energie verbrauchen als jedes jeweils vergleichbare Wettbewerbsprodukt.

Quadratisches, helloranges Icon mit orangem Kreis, darin rotes Schild mit goldenem Stern, darunter Schriftzug SAFEGAR

SAFEGAR-zertifiziert

Das 5-Sterne-SAFEGAR-Zertifikat stellt sicher, dass alle relevanten Sicherheits- und Schutzfunktionen in der Standardausführung einer Reinigungsanlage enthalten sind.

Grünweißes, rechteckiges Icon mit Fabriksymbol, WLAN-Wellen und Häkchen, darunter Text Smart Factory ready und STANDARD

Smart Factory ready / Standard

Smart Factory ready Standard-Anlagen können mit einer grundlegenden Rückverfolgbarkeitsfunktion ausgestattet werden und lassen sich so leicht in Industrie-4.0-Produktionsumgebungen integrieren.
