AQUBE® MV8 sTWIN
Parallele oder sequenzielle Reinigung von zwei Sieben

Die kolb AQUBE® Systeme sind Reinigungsanlagen der nächsten Generation - noch effizienter, noch kompakter, noch bedienungs- und wartungsfreundlicher, vorgerüstet für erweitertes Wassermanagement und bereit für die smarte Fabrik (SF-ready zertifiziert).

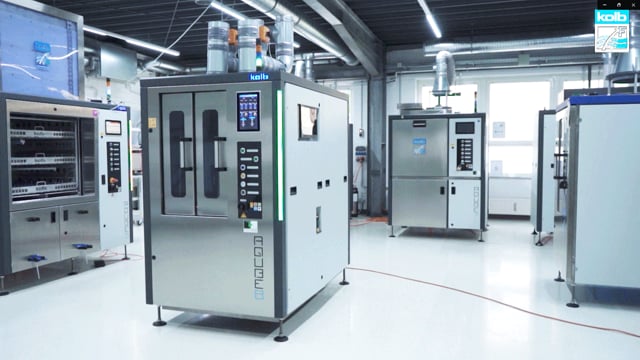

Der AQUBE® MV8 sTWIN ist ein High End Doppelkammer PowerSpray® System für die parallele oder sequenzielle Reinigung von zwei Siebschablonen, das in kurzer Taktzeit exzellente Reinigungsresultate liefert.

Der AQUBE® MV8 sTWIN reinigt zwei Schablonen bis 900 x 800 mm (35" x 32") in kurzer Zeit und und ist damit besonders für Großfertigungen geeignet. Muss man bei gängigen Anlagen mit zweifacher Beladung warten bis zwei Schablonen zur Reinigung anstehen oder ein laufender Reinigungszyklus beendet ist kann im weltweit einzigartigen AQUBE® MV8 sTWIN mit der Reinigung einer Schablone sofort und mit der einer zweiten zeitversetzt oder parallel begonnen werden.


Highlights

  • Zwei vollwertige Prozesskammern für wahlweise parallele oder sequenzielle Reinigung
  • Zweitank System mit vier separaten Kreisläufen
  • Intelligente Netzwerkkonnektivität für die Implementierung in Industrie 4.0 Umgebungen
  • Ereignisausgabe und Softwaresteuerung über Hochauflösendes 7" Display mit kapazitativem Multi-Touch
  • Vollautomatischer 4Step Prozess: Reinigen, MediumWipe®, Spülen, CWA® Hochleistungs-Verdichtertrocknung
  • Vertikales PTFE gelagertes Edelstahl-Rotorsystem mit vier Asynchron-Sprührotoren für lückenfreie Sprühbilder
  • Magnetgekoppelte XPower Pumpeneinheit
  • Kurze Taktzeiten durch nahe Platzierung des Reinigungsgutes zwischen den Rotoren
  • Wasserfreier Betrieb möglich: Statt Wasser kann ein zum Spülen geeignetes Reinigungs- / Spülmedium genutzt werden
  • ClosedLoop Kreislauf-Aufbereitung für Reinigen und Spülen als Standard
  • Prozess- und Wartungsintervalle SPS-gesteuert und überwacht
  • SPC Datenerfassung und Scannereinlesung möglich
  • EDGELESS Design und VARIccess® Wartungszugänge: Höchste Kapazität, einfachste Wartung auf kleinster Stellfläche

PowerSpray<sup>®</sup> Technologie
ClosedLoop Technologie
CWA<sup>®</sup> Technologie
DNAccess<sup>®</sup>
Traceability Anwendung
Solar Industry Certified Produkt
WEEE Konformität

Technische Daten

Technologie-Basis kolb PowerSpray®
Steuerung (Displaygröße Monitor) SPS - Eaton (10“)
Standardkapazität (pro Prozesszyklus)

Zwei Siebe, Schablonen, Carrier bis 900 x 800 mm (35" x 32")

Prozesskammermaße B 440 mm • T 1000 mm • H 875 mm
Einspannfläche für PCBA, Misprints etc H 730 mm x B 525 mm
Max. Schablonen-, Carrier-, Waschrahmengröße H 950 mm x B 780 mm
Kreisläufe 2+ Reinigen, Spülen Stadtwasser / Spülen DI-Wasser (kombiniert)
Volumen Tank A 75 l • Reinigen
Volumen Tank B/C 75 l • Spülen Stadtwasser, Spülen DI-Wasser (kombinbiert
Max. Reinigungstemperatur 50 °C
Filtersystem Bis zu dreistufig - 1. Vollstromgrobfilter < 2 mm, 2. Sedimentfilter im Tank, 3. 20“ Feinfilter (1 - 100µm - prozessabhängig)
Trocknungssystem CWA® Supercharger
Temperaturbereich Trocknung Komprimierte Warmluft
Stromversorgung 400 V AC, 16 A, CEE-Stecker / 3 Ph / 50 or 60 Hz
Leistungsaufnahme 7 kW
Versorgungsanschluss 1 (Leitungswasser) 1/2“
Versorgungsanschluss 3 (Druckluft) 8 mm (6 - 8 bar - 100 l / min)
Leergewicht 630 kg
Aufstellmaße 1050 mm x 1700 mm

Zertifizierungen


Downloads

Product Information
AQUBE® MV8 sTWIN
1 MB

zurück

Applikationsindikator

Baugruppen,Hybride, Fehldrucke
Baugruppen,
Hybride, Fehldrucke
optional geeignet
Schablonen, SiebeFehldrucke, PumpPrints
Schablonen, Siebe
Fehldrucke, PumpPrints
optimal geeignet
Lötrahmen,Lötcarrier, Lötmasken
Lötrahmen,
Lötcarrier, Lötmasken
optional geeignet
ESD Kisten,Behälter, Magazine
ESD Kisten,
Behälter, Magazine
nicht geeignet
Kondensatfallen,Filter, Bleche
Kondensatfallen,
Filter, Bleche
nicht geeignet
Optional geeignete Applikationen können durch die entsprechenden Optionen ebenfalls optimal realisiert werden.
