PSE MV3 ONE XXL

PSE MV3 ONE XXL
Reinigt Schablonen und Siebe von SMD-Paste, SMD-Kleber, Leitwerkstoffen, Flussmittel, Öl oder Staub

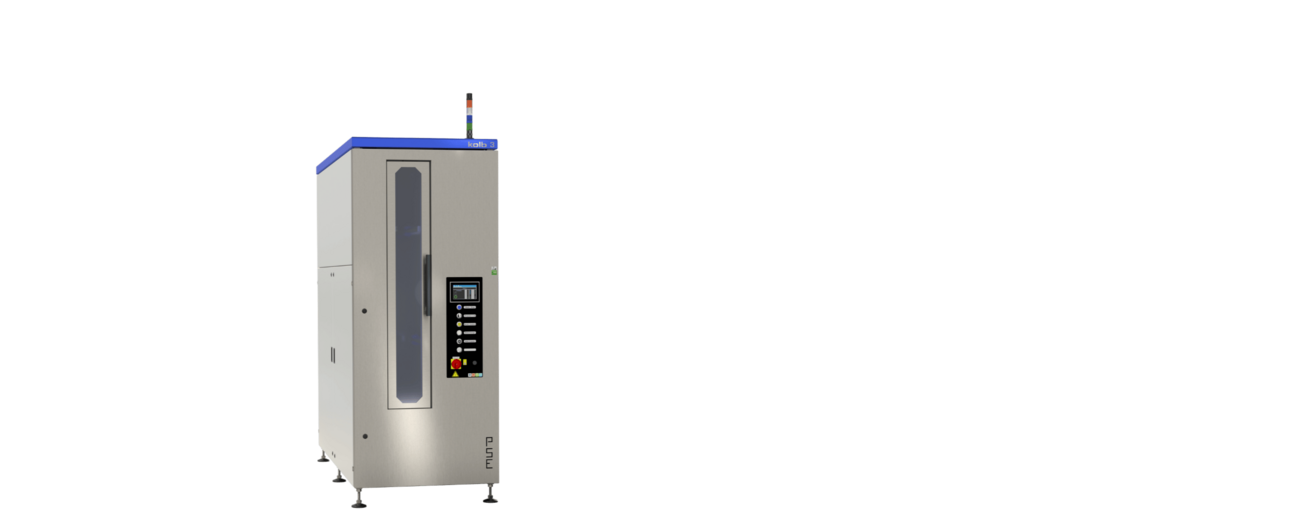

Die kolb PSE MV3 ONE-XXL ist eine vollautomatische Spezialanlage für die prozesssichere Feinreinigung von extrem
großen Schablonen oder anderen flachen Produkten. Die PSE MV3 ONE-XXL entfernt Verunreinigungen wie SMD-Paste,
SMD-Kleber, Leitwerkstoffe, Flussmittel, Öl, Fett oder Staub schnell und gründlich.

Die Konfiguration mit zwei Tanks und zwei unabhängigen Kreisläufen sowie ClosedLoop Wasseraufbereitung sichert kurze Durchlaufzeiten und macht diese Anlage zur wirtschaftlich perfekten Wahl für die gründliche Reinigung von übergroßen Schablonen.

Highlights

Zwei-Tank-Anlage mit zwei separaten Kreisläufen und dreifacher Kreislauffunktion
Durchschnittliche Prozesszeit: 35 min pro Schablone
Vollautomatischer 4-Step-Prozess: Reinigen, MediumWipe ^® , Spülen, CWA ^® Hochleistungsverdichter-Trocknung
Vertikales Rotorsystem mit ASYNCHRO ^® Sprührotoren für lückenfreie Sprühbilder (keine Blindstellen)
Wasserfreie Nutzung möglich: Das System kann (statt Wasser) zum Spülen auch ein geeignetes Reinigungs-/Spülmedium nutzen
Sichere Installation in der Nähe der Produktionslinie/des Siebdruckers möglich; kein besonderer Schutz erforderlich
Prozess- und Wartungsintervalle SPS gesteuert
Ereignisausgabe und Softwaresteuerung über 7" Touchscreen
Extrem kompakt: Hohe Leistung auf kleiner Stellfläche

Technische Daten
Technologie-Basis	kolb PowerSpray^®
Steuerung (Displaygröße Monitor)	SPS - Eaton (7“)
Standardkapazität (pro Prozesszyklus)	Schablone, Sieb bis 1.500 x 1.560 mm (59" x 61")
Prozesskammermaße	B 300 mm • T 1580 mm • H 1660 mm
Max. Schablonen-, Carrier-, Waschrahmengröße	H 1500 mm x B 1560 mm
Kreisläufe	2 Reinigen, Spülen
Volumen Tank A	120 l • Reinigen
Volumen Tank B	120 l • Spülen Stadtwasser
Max. Reinigungstemperatur	50 °C
Filtersystem	1. Vollstromgrobfilter < 2 mm, 2. 20“ Feinfilter (1 - 100 µm - prozessabhängig)
Trocknungssystem	CWA^® Supercharger
Temperaturbereich Trocknung	Komprimierte Warmluft
Stromversorgung	400 V AC, 16 A, CEE-Stecker / 3 Ph / 50 oder 60 Hz
Leistungsaufnahme	8 kW
Versorgungsanschluss 1 (Leitungswasser)	1/2“
Versorgungsanschluss 3 (Druckluft)	8 mm (6 - 8 bar - 100 l / min)
Leergewicht	798 kg
Aufstellmaße	950 mm x 2200 mm

Zertifizierungen

EASOTECH-zertifiziert

EASOTECH bedeutet Technologie nach neuestem Stand mit der einfachst möglichen Bedienung von komplexer Maschinenbauleistung und intelligentem Softwaredesign.

WATERSAVE-zertifiziert

Die kolb Technologien ClosedLoop und CrossLoop sind WATERSAVE-zertifiziert und sparen signifikant Wasser durch das Recycling von verschmutzten Spülflüssigkeiten.

ENERSAVE-zertifiziert

kolb Reinigungsanlagen sind ENERSAVE-zertifiziert, weil sie Spitzenleistungen bieten und dabei weniger Energie verbrauchen als jedes jeweils vergleichbare Wettbewerbsprodukt.

SAFEGAR-zertifiziert

Das 5-Sterne-SAFEGAR-Zertifikat stellt sicher, dass alle relevanten Sicherheits- und Schutzfunktionen in der Standardausführung einer Reinigungsanlage enthalten sind.

Smart Factory ready / Standard

Smart Factory ready Standard-Anlagen können mit einer grundlegenden Rückverfolgbarkeitsfunktion ausgestattet werden und lassen sich so leicht in Industrie-4.0-Produktionsumgebungen integrieren.
