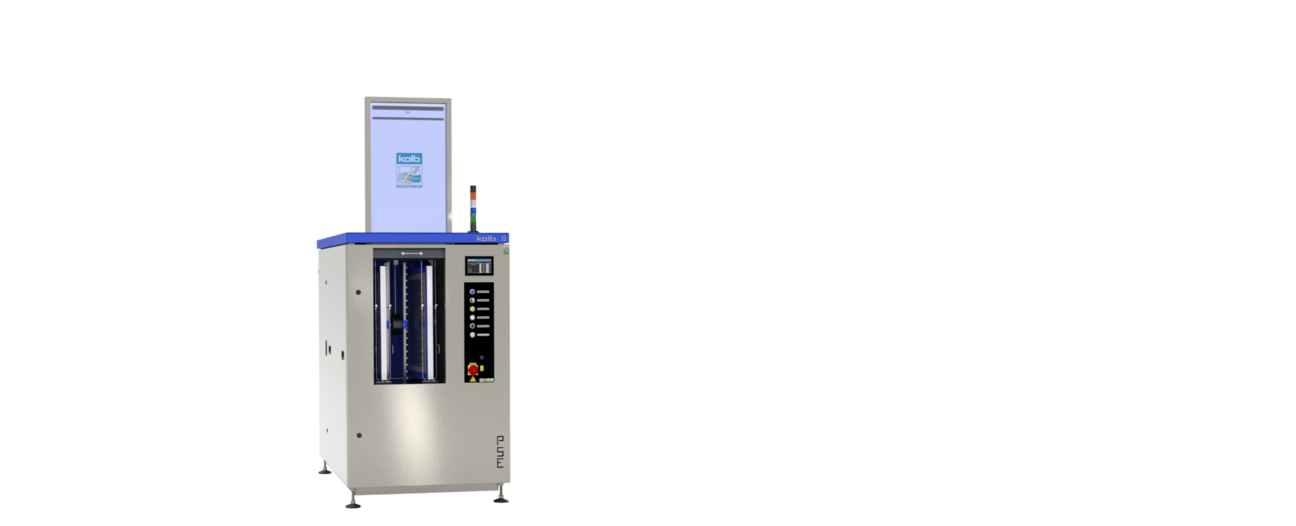

PSE MV8 TWIN
Doppelte Beladung für Siebe, Schablonen, PumpPrints

Die kolb PSE Economy Linie ist eine Qualitätsserie von weltweit führenden Reinigungssystemen, die sich auf alle wesentlichen Kriterien für einen qualifizierten Reinigungsprozess konzentriert und deshalb für attraktive Anschaffungspreise steht.

Das PSE MV8 TWIN ist ein High End Einkammer PowerSpray® System für die Reinigung von zwei Siebschablonen (in einem Reinigungstakt), das in kurzer Taktzeit exzellente Reinigungsresultate liefert.

Das PSE MV8 TWIN reinigt zwei Schablonen bis 900 x 800 mm (35" x 32") in kurzer Zeit und und ist damit besonders für Großfertigungen geeignet. Dabei ist das PSE MV8 TWIN extrem leicht zu bedienen ­ im täglichen Betrieb nur mit einem einzigen Knopfdruck. Alle relevanten Wartungsaggregate sind schnell und bequem erreichbar.


Highlights

  • Zweitank-System mit zwei separaten Kreisläufen
  • Komfortable Einknopf-Bedienung
  • Vollautomatischer 4Step Prozess: Reinigen, MediumWipe®, Spülen und Trocknen mit CWA® Hochleistungsverdichter
  • Vertikales vierfach Rotorsystem mit Asynchron-Sprührotoren für lückenfreie Sprühbilder (keine Blindstellen)
  • Kurze Taktzeit (ca. 7 Min.) je nach eingesetztem Medium bzw. Verschmutzung
  • Permanente Filtration
  • ClosedLoop Kreislauf-Aufbereitung für Reinigen und Spülen als Standard
  • Wasserfreier Betrieb möglich: Statt Wasser kann ein zum Spülen geeignetes Reinigungs- / Spülmedium genutzt werden
  • Prozess- und Wartungsintervalle SPS-gesteuert und überwacht
  • Ereignisausgabe und Softwaresteuerung über Hochauflösendes 7" Display mit kapazitativem Multi-Touch
  • Alle sicherheitsrelevanten Features als Standard im Basissystem
  • Superkompakt - geringe Stellfläche

PowerSpray<sup>®</sup> Technologie
ClosedLoop Technologie
CWA<sup>®</sup> Technologie
Traceability Anwendung
WEEE Konformität

Technische Daten

Technologie-Basis kolb PowerSpray®
Steuerung (Displaygröße Monitor) SPS - Eaton (7“)
Standardkapazität (pro Prozesszyklus)

2 Siebe, Schablonen, Carrier bis 900 x 800 mm (35" x 32")

Prozesskammermaße B 550 mm • T 1000 mm • H 865 mm
Einspannfläche für PCBA, Misprints etc H 730 mm x B 525 mm
Max. Schablonen-, Carrier-, Waschrahmengröße H 950 mm x B 780 mm
Kreisläufe 2 Reinigen, Spülen
Volumen Tank A 75 l • Reinigen
Volumen Tank B 75 l • Spülen Stadtwasser
Max. Reinigungstemperatur 50 °C
Filtersystem Bis zu dreistufig - 1. Vollstromgrobfilter < 2 mm, 2. Sedimentfilter im Tank, 3. 20“ Feinfilter (1 - 100µm - prozessabhängig)
Trocknungssystem CWA® Supercharger
Temperaturbereich Trocknung Komprimierte Warmluft
Stromversorgung 400 V AC, 16 A, CEE-Stecker / 3 Ph / 50 or 60 Hz
Leistungsaufnahme 4 kW
Versorgungsanschluss 1 (Leitungswasser) 1/2“
Versorgungsanschluss 3 (Druckluft) 8 mm (6 - 8 bar - 100 l / min)
Leergewicht 570 kg
Aufstellmaße 1050 mm x 1700 mm

Zertifizierungen


Downloads

Product Information
PSE MV8 TWIN
973 KB

zurück

Applikationsindikator

Baugruppen,Hybride, Fehldrucke
Baugruppen,
Hybride, Fehldrucke
optional geeignet
Schablonen, SiebeFehldrucke, PumpPrints
Schablonen, Siebe
Fehldrucke, PumpPrints
optimal geeignet
Lötrahmen,Lötcarrier, Lötmasken
Lötrahmen,
Lötcarrier, Lötmasken
optional geeignet
ESD Kisten,Behälter, Magazine
ESD Kisten,
Behälter, Magazine
nicht geeignet
Kondensatfallen,Filter, Bleche
Kondensatfallen,
Filter, Bleche
nicht geeignet
Optional geeignete Applikationen können durch die entsprechenden Optionen ebenfalls optimal realisiert werden.
