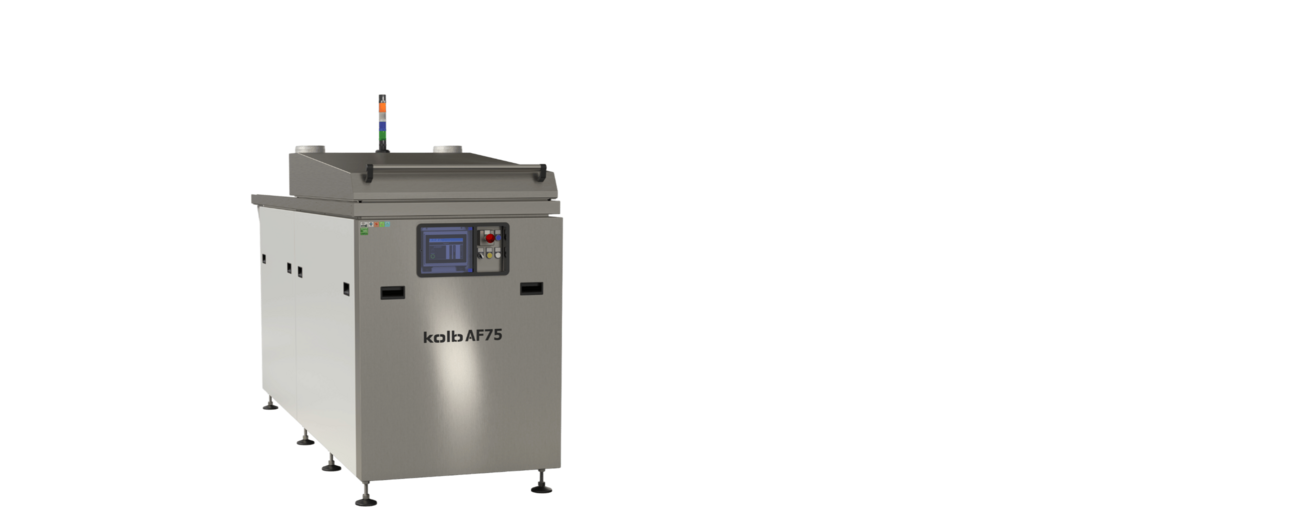

AF75
Für die Massenreinigung von Kondensatfiltern

Die kolb AF75 ist eine Einkammer-Tauchanlage nach neuestem Stand der Technik mit der wirtschaftlichen und umweltfreundlichen AirFlow®-Technologie und ClosedLoop-Wasseraufbereitung. Es ist speziell gefertigt für die Mengenreinigung von Komponenten aus Flussmittel-Managementsystemen (Kühler, Filter, Wärmetauscher, Behälter/Bleche) praktisch aller Hersteller von Flussmittel, Kondensat, Öl, Staub, Fett.

In der AF75 Anlage wird das Reinigungsgut in einer Prozesskammer gereinigt, gespült und getrocknet. Die Filter werden in einen Waschkorb geladen und mit einem Kran in die leere Prozesskammer gehoben (kein Kontakt zum Reiniger). Über den automatischen SPS-gesteuerten Prozessablauf werden sie nach Einlegen des Reinigungsgutes mit feinfiltriertem Reinigern aus einem externen 1000 l IBC-Container (Tank A) geflutet und anschließend im AirFlow®-Verfahren druckumflutet. Das Nachspülmedium, z. B. Wasser, wird aus einem zweiten Vorlage-Container (Tank B) im ClosedLoop-Verfahren ebenfalls filtriert in die Prozesskammer gepumpt und spült dort das Reinigungsgut. Die Trocknung erfolgt über ein in den Prozesskammerdeckel integriertes 3-fach HotSpeed-Warmluft-Trockenmodul.

Die Anlage ist (in serieller Nutzung) perfekt geeignet für den Aufbau von größeren Waschzentren nach neuestem Stand der Technik und der ökologischen Anforderungen (z. B. mit ZeroWater-Technololgie), die einen hohen Durchsatz an perfekt gereinigten Produkten gewährleisten.


Highlights

  • Vollautomatische Einkammer-Tauchanlage
  • Einfache Beladung in einen passenden Waschkorb
  • Be- und Entladen in leerer Prozesskammer (kein Kontakt mit dem Reiniger)
  • Komfortable Einknopf-Bedienung
  • Vollautomatischer 3-Step-Prozess: Reinigen, Spülen, Trocknen mit HotSpeed-Warmluft
  • Kurze Taktzeiten
  • Hohe Reinigungseffizienz
  • Externe Reinigung von Lötofen-Rohrleitungen möglich
  • Automatische Nachdosierungs- und Konzentrat-Mischeinheit
  • Automatischer Wasserwechsel für den Spültank
  • Wartungs- und Ereignismeldungen SPS-überwacht und angezeigt
  • Steuereinheit im rückseitig integrierten Schaltschrank
  • Externe 1000 Liter IBC-Vorlage-Container für Reiniger und Spülmedium
  • Nachdosierung direkt aus dem IBC-Container
  • Einfache und schnelle Wartung
  • Alle sicherheitsrelevanten Features als Standard im Basissystem
  • Kompakte Systemmaße (Höhe nur 1.650 mm)
  • Für die Solarzellenproduktion zertifiziert

AirFlow®-Technologie
ClosedLoop-Technologie
Traceability-Anwendung
Solarindustriezertifiziertes Produkt

Technische Daten

Technologie-Basis kolb AirFlow®
Steuerung (Displaygröße Monitor) SPS - Eaton (7“)
Standardkapazität (pro Prozesszyklus)

Kondensatfallen, Filter, Carrier, Lötrahmen, Bleche bis zu 770 x 1.280 x 600 mm

Prozesskammermaße B 1280 mm • T 770 mm • H 600 mm
Max. Schablonen-, Carrier-, Waschrahmengröße H 770 mm x B 1280 mm
Kreisläufe 2 Reinigen, Spülen
Volumen Tank A 1000 l • Reinigen
Volumen Tank B 1000 l • Spülen Stadtwasser
Max. Reinigungstemperatur 65 °C
Filtersystem Bis zu 3 Stufen: 1. Vollstromgrobfilter < 2mm, 2. Skimmergrobfilter, 3. Feinfilter 20“ / 100 - 50 - 10 µm in den Kreisläufen
Trocknungssystem CTS HotSpeed Warmluft
Temperaturbereich Trocknung ca. 55 - 60 °C
Stromversorgung 400 V AC, 16 A, CEE-Stecker / 3 Ph / 50 oder 60 Hz
Leistungsaufnahme 6 kW
Versorgungsanschluss 1 (Leitungswasser) 1“
Versorgungsanschluss 3 (Druckluft) 12 mm (6 - 12 bar - 100 l / min)
Leergewicht 820 kg
Aufstellmaße 2360 mm x 940 mm

Zertifizierungen


Downloads

Produktinformation
AF75
1 MB

REACH, PFAS etc.

zurück

Applikationsindikator

Baugruppen,Hybride, Fehldrucke
Baugruppen,
Hybride, Fehldrucke
nicht geeignet
Schablonen, SiebeFehldrucke (unbestückt)
Schablonen, Siebe
Fehldrucke (unbestückt)
nicht geeignet
Lötrahmen,Lötcarrier, Lötmasken
Lötrahmen,
Lötcarrier, Lötmasken
optional geeignet
ESD Kisten,Behälter, Magazine
ESD Kisten,
Behälter, Magazine
nicht geeignet
Kondensatfallen,Filter, Bleche
Kondensatfallen,
Filter, Bleche
optimal geeignet
Optional geeignete Applikationen können durch die entsprechenden Optionen ebenfalls optimal realisiert werden.
