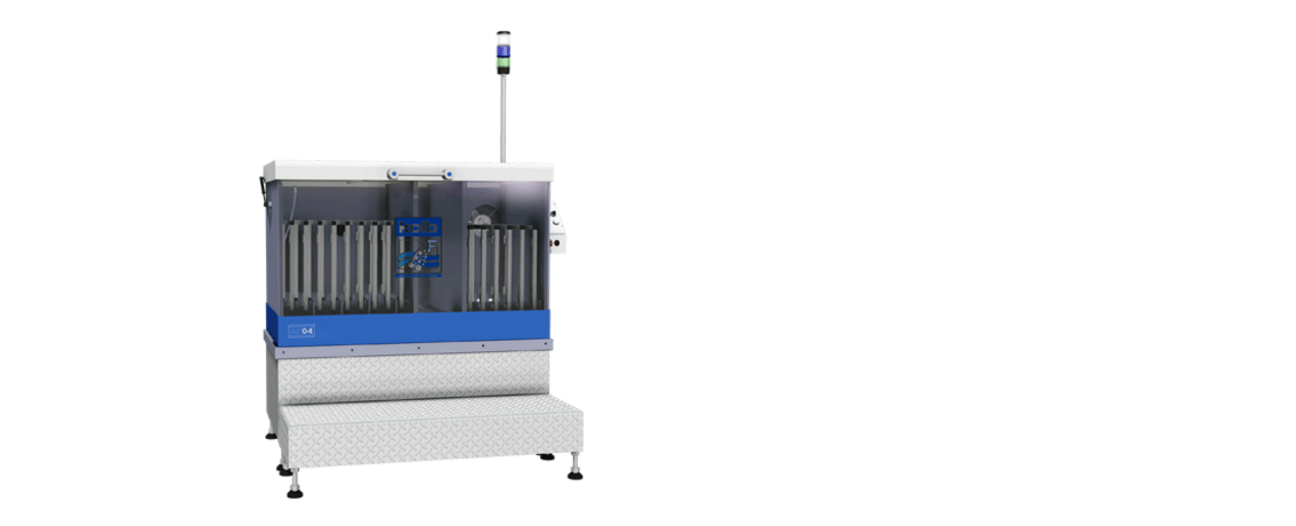

AF04

AF04
Reinigt Carrier, Masken, Kondensatfilter und Maschinenteile

Die kolb AF04 funktioniert im Dreikammerbetrieb, der extrem kurze Taktzeiten ermöglicht.
Die Anlage ist so in der Lage, in kürzest möglicher Zeit, die Prozesse Reinigung, Spülung und Trocknung optimal und parallel abzubilden.
Sie reinigt Kondensatfallen, Lötrahmen, Carrier, Rakel, Spachtel und Maschinenteile von Flussmittel, Kondensat, Öl, Staub und Fett.

Die kurzen Taktzeiten ermöglichen den schnellst möglichen Wiedereinsatz der Produktionsmittel sowie die produktionsnahe
Einsatzmöglichkeit.

Dabei reinigt die Anlage, je nach Größe, Art und Verunreinigung des Reinigungsgutes, je 6 - 9 Lötrahmen gleichzeitig.
Die Prozesszeiten sind über die SPS-Steuerung für Reinigung und Trocknung programmierbar und können per
Wahlschalter voreingestellt werden.

Highlights

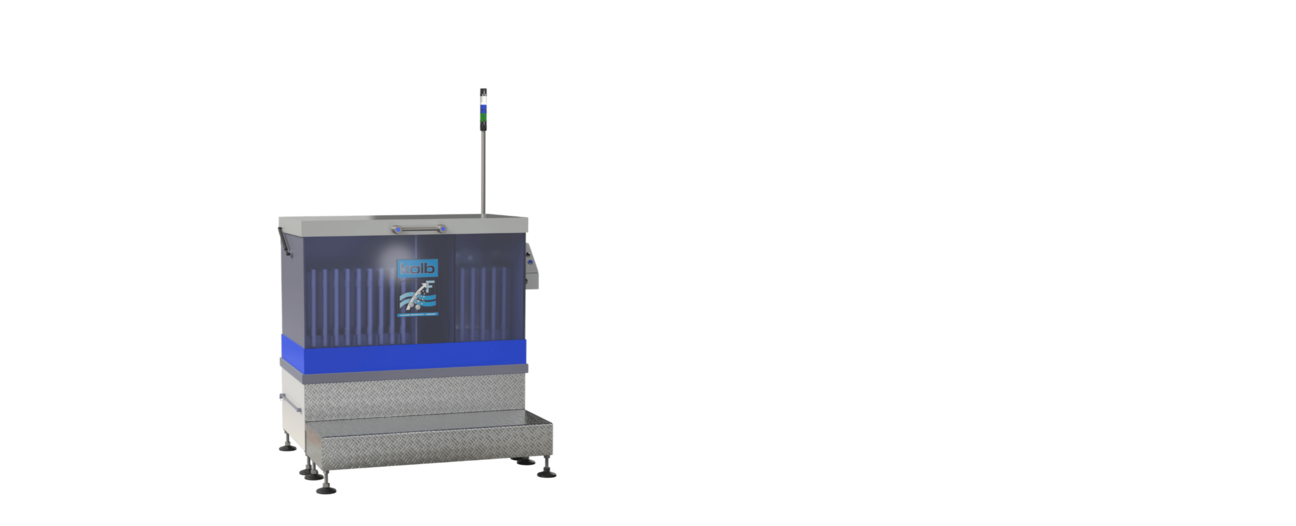

Halbautomatische Drei-Kammer-Reinigungsanlage
Durchschnittliche Prozesszeit: 60 min/ca. 9 min pro Carrier
Anschlussfertig (Plug & Work) inkl. Erstbefüllung
SPS Steuerung
Niedriger Anschaffungspreis, niedrige Betriebskosten, hohe wirtschaftliche Effizienz
Kundenspezifische Anpassung für die Aufnahme von Lötrahmen und Carriern kostenfrei
Sondergrößen auf Nachfrage
Sichere Stationierung in der Fertigung möglich (kein besonderer Schutz erforderlich)
Einfachste Wartung

Technische Daten
Technologie-Basis	kolb AirFlow^®
Steuerung (Displaygröße Monitor)	SPS - Siemens Logo
Standardkapazität (pro Prozesszyklus)	6-9 Lötrahmen bis zu 610 x 470 mm oder 4 Kondensatfallen
Prozesskammermaße	B 580 mm • T 610 mm • H 470 mm
Max. Schablonen-, Carrier-, Waschrahmengröße	H 470 mm x B 610 mm
Kreisläufe	2: Reinigen, Spülen
Volumen Tank A	175 l • Reinigen
Volumen Tank B	60 l • Spülen Stadtwasser
Max. Reinigungstemperatur	Raumtemperatur
Filtersystem	Grobfilter > 1 mm
Trocknungssystem	CTS HotSpeed Warmluft
Temperaturbereich Trocknung	ca. 40 - 45 °C
Stromversorgung	230 V AC, 16 A, CEE-Stecker / 1 Ph / 50 oder 60 Hz
Leistungsaufnahme	2 kW
Versorgungsanschluss 1 (Leitungswasser)	1/2“
Versorgungsanschluss 3 (Druckluft)	8 mm (6 - 8 bar - 100 l / min)
Leergewicht	120 kg
Aufstellmaße	1433 mm x 1247 mm

Zertifizierungen

ENERSAVE-zertifiziert

kolb Reinigungsanlagen sind ENERSAVE-zertifiziert, weil sie Spitzenleistungen bieten und dabei weniger Energie verbrauchen als jedes jeweils vergleichbare Wettbewerbsprodukt.

WATERSAVE-zertifiziert

Die kolb Technologien ClosedLoop und CrossLoop sind WATERSAVE-zertifiziert und sparen signifikant Wasser durch das Recycling von verschmutzten Spülflüssigkeiten.

SAFEGAR-zertifiziert

Das 5-Sterne-SAFEGAR-Zertifikat stellt sicher, dass alle relevanten Sicherheits- und Schutzfunktionen in der Standardausführung einer Reinigungsanlage enthalten sind.
